中空玻璃球
地熱鑽井的絕佳輔助材料:3M HGS系列中空玻璃球
3M HGS系列中空玻璃球 是一種由鈉鈣硼矽酸鹽玻璃製成的輕質材料,呈白色粉末狀,其特性包括低比重及化學穩定性,且不溶於水或油,皆可用於水基及油基泥漿中。

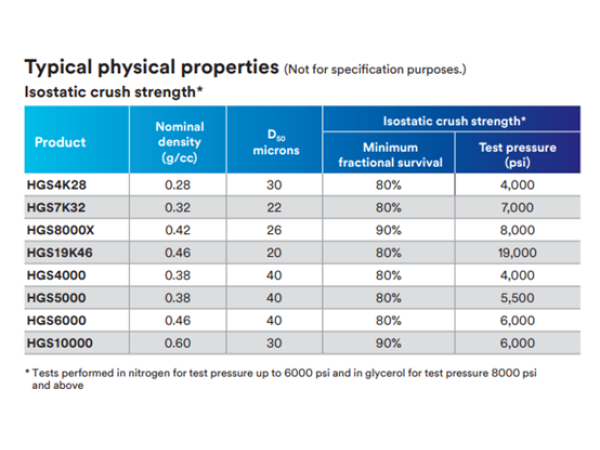

以 HGS8000X 型號為例,其比重僅約 0.42 g/cc,可承受高達 8000 psi 的壓力,為鑽井應用而設計。(請參考右圖)
在地熱鑽井中,有些情況須降低泥漿比重,加入3M HGS系列中空玻璃球後泥漿可有效降低比重,平衡柱壓與地層壓力,可避免地層破裂導致的漏泥不循環現象。
此外,在鑽井過程中可能因鑽井泥漿、濾液或鑽屑等侵入,改變生產層特性,導致生產率降低,加入中空玻璃球也可以預防地層污損等問題。
為了確保最佳應用效果,需根據實際地熱井條件調整中空玻璃球添加量及泥漿配方,在這方面我們有專業的3M技術人員能提供強力的支援與協助。
3M HGS系列中空玻璃球不僅是減少鑽井成本的有效工具,產品穩定的化學性質及耐用性,使其成為地熱鑽井作業中的優秀輔助材料。

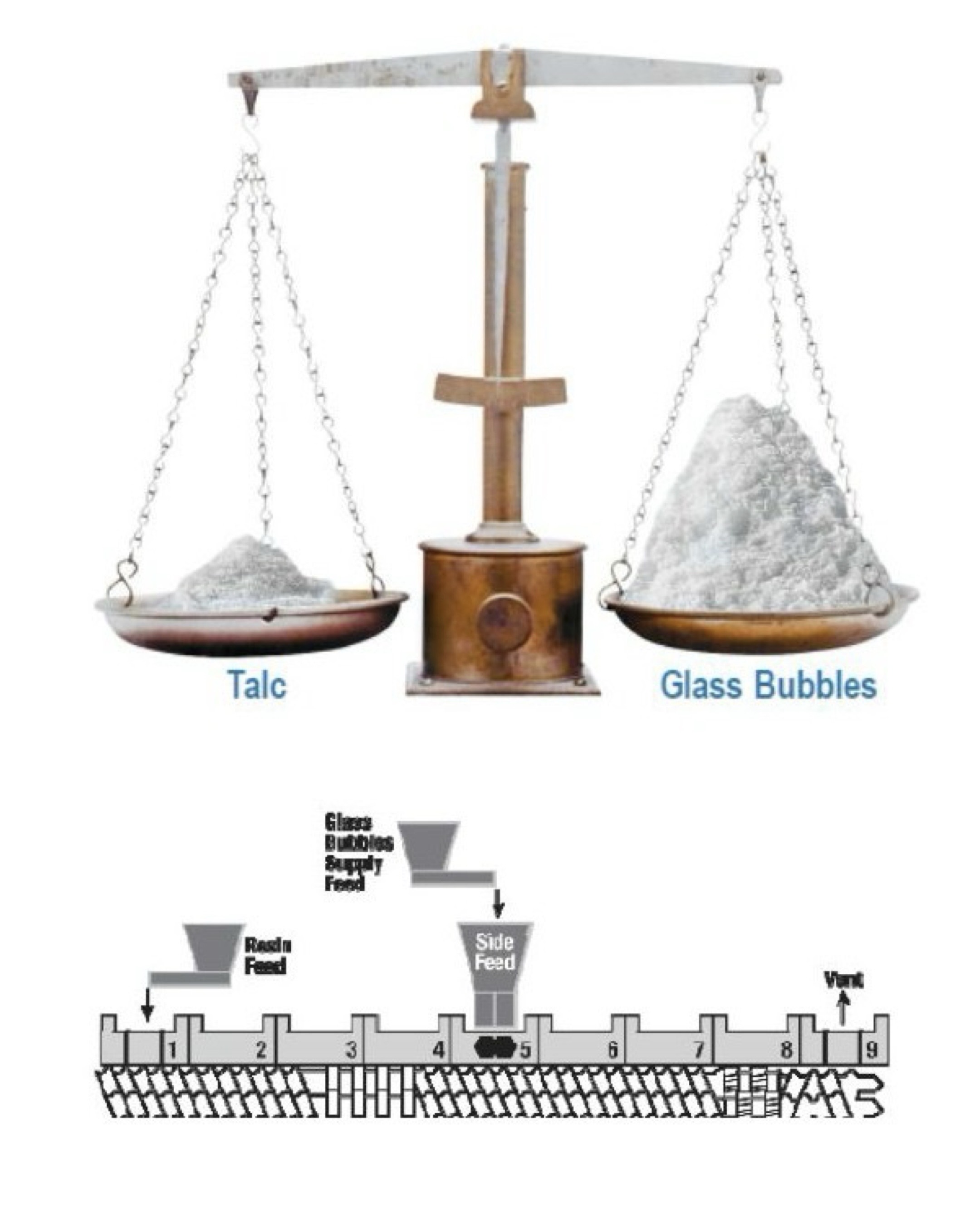

輕量化射出成型用玻璃球 iM16K 塑膠添加劑
簡介:

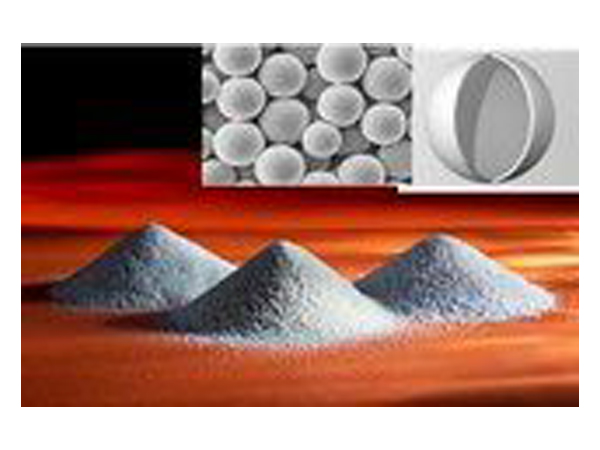

iM16K 是白色、中空、薄壁之玻璃珠,平均直徑20 microns,密度僅0.46 g/cc,抗壓強度可以達到16,500 psi,有很好的化學穩定性、耐熱性、耐衝擊性,且非常輕質的產品。
適用:
TPOs Containing Talc
Nylon 66
好處:
隔熱用K1玻璃球&戶外、防水塗料用K37玻璃球
隔熱用K1玻璃球
0.125 g/cc的密度 和 250psi 的壓破碎強度,
1、低粘度,改善流動
2、增加填充量,降低成本
3、化學穩定性、惰性
4、降低介電常數
5、熱導率降低
6、耐溫
戶外、防水塗料用K37玻璃球
0.37 g/cc的密度 和 3,000 psi 的壓破碎強度
1、低粘度,改善流動
2、增加填充量,降低成本
3、化學穩定性、惰性
4、降低介電常數
5、熱導率降低
6、耐溫
3M 中空玻璃珠物性比較
壓碎強度 (Crush Strength) | |||
---|---|---|---|
壓力, psi | 完整存活率 | 最小存活率 | |
K1 | 250 | 90% | 80% |
K15 | 300 | 90% | 80% |
K20 | 500 | 90% | 80% |
K25 | 750 | 90% | 80% |
K37 | 3000 | 90% | 80% |
K46 | 6000 | 90% | 80% |
S15 | 300 | 90% | 80% |
S22 | 400 | 90% | 80% |
S32 | 2000 | 90% | 80% |
S35 | 3000 | 90% | 80% |
S38 | 4000 | 90% | 80% |
S38HS | 5500 | 90% | 80% |
S60 | 10000 | 90% | 80% |
S60HS | 18000 | 90% | 90% |
iM16K | 16500 | - | - |
iM30K | 28000 | 90% | 90% |
真實密度 (True Density, g/ml) | |||
---|---|---|---|
一般 | 最小 | 最大 | |
K1 | 0.125 | 0.1 | 0.14 |
K15 | 0.15 | 0.13 | 0.17 |
K20 | 0.20 | 0.18 | 0.22 |
K25 | 0.25 | 0.23 | 0.27 |
K37 | 0.37 | 0.34 | 0.40 |
K46 | 0.46 | 0.43 | 0.49 |
S15 | 0.15 | 0.13 | 0.17 |
S22 | 0.22 | 0.19 | 0.25 |
S32 | 0.32 | 0.29 | 0.35 |
S35 | 0.35 | 0.32 | 0.38 |
S38 | 0.38 | 0.35 | 0.41 |
S38HS | 0.38 | 0.35 | 0.41 |
S60 | 0.60 | 0.57 | 0.63 |
S60HS | 0.60 | 0.57 | 0.63 |
iM16K | 0.46 | - | - |
iM30K | 0.60 | 0.57 | 0.63 |
粒徑分佈, micron | ||||
---|---|---|---|---|
10% | 50% | 90% | 最大 | |
K1 | 30 | 65 | 115 | 120 |
K15 | 30 | 60 | 105 | 115 |
K20 | 30 | 60 | 90 | 105 |
K25 | 25 | 55 | 90 | 105 |
K37 | 20 | 45 | 80 | 85 |
K46 | 15 | 40 | 70 | 80 |
S15 | 25 | 55 | 90 | 95 |
S22 | 20 | 35 | 65 | 75 |
S32 | 20 | 40 | 70 | 80 |
S35 | 20 | 40 | 65 | 80 |
S38 | 15 | 40 | 75 | 85 |
S38HS | 19 | 44 | 70 | 85 |
S60 | 15 | 30 | 55 | 65 |
S60HS | 12 | 29 | 48 | 60 |
iM16K | - | 20 | - | - |
iM30K | 8.6 | 15.3 | 23.6 | 26.7 |
熱傳導率, W/m-K @21℃ | |
---|---|
K1 | 0.047 |
K15 | 0.055 |
K20 | 0.070 |
K25 | 0.085 |
K37 | 0.124 |
K46 | 0.153 |
S15 | 0.055 |
S22 | 0.076 |
S32 | 0.108 |
S35 | 0.117 |
S38 | 0.127 |
S38HS | 0.127 |
S60 | 0.200 |
S60HS | 0.200 |
iM16K | - |
iM30K | 0.20 |
